3.92英寸串口智能顯示模塊

3.92英寸320x320圖形點陣 262K色串口智能顯示模塊產品聲明：4寸溫控器86盒子觸控顯示驅動模塊產品為我司標準產品，可根據客戶要求進行產品定制；網站上所列產品之外觀、顏色、參數僅供用戶參考，以福瑞達顯示公司生產實物為準，客戶朋友們?nèi)鐚?duì)產品有任何疑問請盡快與我們?nèi)〉寐?lián)系，我們將竭誠為您服務，謝謝！產品應用：4寸觸控顯示驅動模塊，多應用空調溫控器、86盒子智能開關面板、智能門禁等智能家具、開關面板、消費類電子產品等多行業多領域，讓現代生活更加豐富多彩！產品型號:FRD-TFT-400M 分辨率:320×（RGB）×320/480×（RGB）×480 產品尺寸:76.46*78.09*2.10mm 產品亮度:450cd/m2

上一產品：5英寸串口智能顯示模塊

下一產品：3.5 英寸串口智能顯示模塊

產品描述

顯示參數

參數	數據	描述
屏幕尺寸	3.92英寸
分辨率	320 x 320 像素
顯示顏色	16.7M
顯示尺寸(A.A)	71.14 x 69.82（mm）
觸摸類型	電容式觸摸（I2C接口）
背光亮度	常規200-400cd/m2可調節	亮度范圍可選配

外設參數

參數	數據	描述
存儲器	512Kbytes Flash、256Kbytes SRAM以及外部擴展的128MB SPI FLASH
觸摸	電容式觸摸
RTC	精度1秒/24小時
蜂鳴器	支持
Mini_USB	作USB Device使用	用于下載圖片/動畫/字庫/音頻BIN文件，以及系統配置文件
Mirco_SD		也可用于更新系統程序及顯示內容固件
通訊接口	UART

產品特性

參數	描述

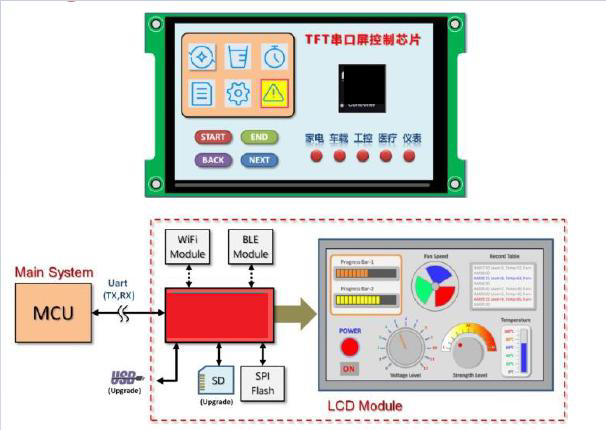

特性	其內部采用32bit M4核心架構，主要的功能就是提供Uart串口通訊，讓主控端MCU透過簡易的指令就能輕易的將要顯示到TFT屏的內容傳遞給小尺寸MCU屏上的TFT驅動器（Driver）
	內部硬件及程序提供圖形處理功能，能夠提升TFT顯示效率，及降低主控端MCU處理圖形顯示的時間
	提供專用的上位機軟件（UI_Editor）和模擬軟件（UI_Emulator）直接在電腦上迚產品的UI顯示界面開發，其所支持的串口屏指令包括圖片顯示、GIF動畫顯示、循環圖片顯示、開機畫面顯示、迚度條顯示、文字符串顯示、二維碼產生、音訊播放，及結合觸控功能的效果等70多個指令，除了提升顯示效率外，也大幅縮短TFT顯示的開發周期

環境和可靠性參數

參數	條件	最小值	典型值	最大值	單位
工作溫度	VIN=12V，濕度60%	-20	+25	+70	℃
存儲溫度	-	-30	+25	+80	℃
工作濕度	25℃	10%	60%	90%	RH
PCB防護	-

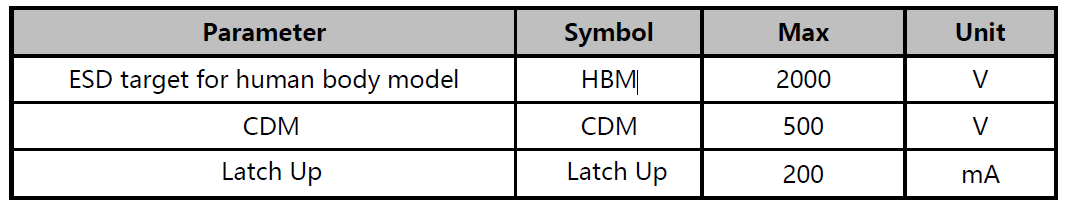

ESD防護
其他認證	RoHS/MSDS/Halogen 環保標準
